2014年01月31日

ＬＣＤドライバ設計プロセスの効率化(15)

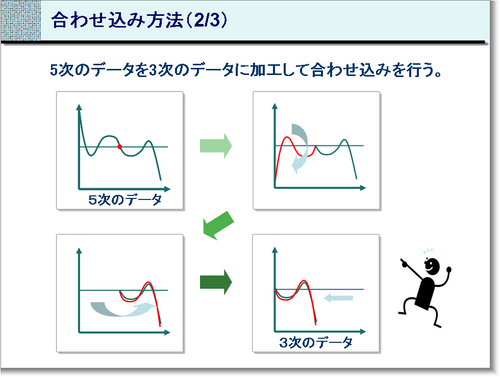

オフセット電圧の5次の特性は中央から点対称に
なっている事から、中央から左側のデータをX軸
で折り返し更に、中央のY軸で折り返す方法をとった。

この様に加工して3次のデータとすることができた。

（by TomUi、2014年1月31日）
posted by TQE at 04:29| パラメータ設計

2014年01月30日

ＬＣＤドライバ設計プロセスの効率化(14)



二段階設計の二段階目に当たる、合わせ込みのステップ
である。

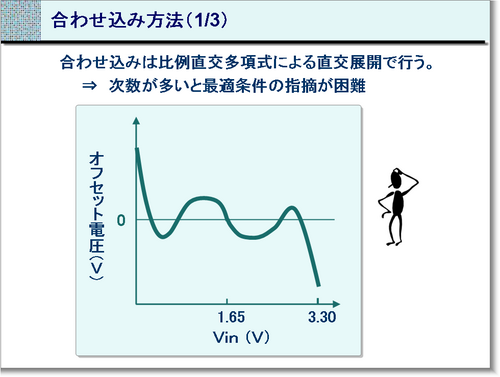

合わせ込みはできるだけ低次、多くとも３次までの次数
で行いたい。しかし、オフセット電圧を見ると上の図の
通り５次の特性を示していた。

（by TomUi、2014年1月30日）
posted by TQE at 04:20| パラメータ設計

2014年01月29日

ＬＣＤドライバ設計プロセスの効率化(13)

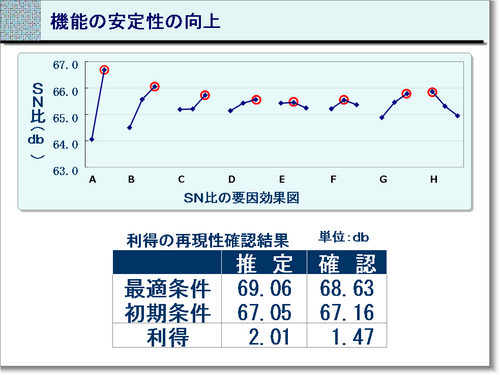

標準SN比に関するL18の効果図を上に示す。

SN比の高い水準を最適条件として、確認実験
を行った結果を表に示す。

（by TomUi、2014年1月29日）
posted by TQE at 04:20| パラメータ設計
